DK8601 Series
产品指数
品牌= DK
工作电压= 2.5-5.5V
耐压=
逻辑=
分辨率=
BW @-3dB=
复位电压=
最大充电电流=
输出电流= 1A
控制模式= PWM/PFM
振荡频率=
反馈电压=
静态功耗=
纹波抑制比=
封装形式= SOT23-5
功能简介= 降压型LED驱动
类型=
Vds(V)=
ID(A)=
VGS(±V)=
Rdson@10V Typ=
Rdson@4.5V Tpy=
Rdson@2.5V Typ=
产品详情

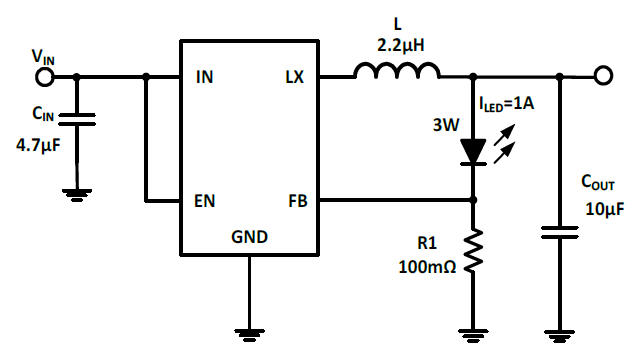

DK8601是一个恒定频率,1A电流模式PWM降压LED驱动器,带1A输出电流和1.5MHz开关频率。该设备集成了一个主开关和同步整流器,无需外部肖特基二极管的效率。该器件提供两种工作模式,PWM控制和PFM模式切换控制,在更大范围内实现高效率LED电流范围。 反馈电压通常为0.1V。 该设备还集成输入包括许多保护功能OVP,逐周期电流限制,超过温度保护。
产品特性
1.5MHz恒频运行
1.0A输出电流
不需要肖特基二极管
2.5V至5.5V输入电压范围
反馈电压低至0.1V
可达100%占空比
低静态电流:50μA
短路保护
热故障保护
输入过压保护(OVP)
<1μA关断电流
SOT23-5封装
应用领域
LED 驱动
封装
SOT23-5
