D6208 Series
产品指数
品牌= 芯谷科技
工作电压= 4.5-15V
耐压= 15V
逻辑= TTL
分辨率=
BW @-3dB=
复位电压=
最大充电电流=
输出电流=
控制模式=
振荡频率=
反馈电压=
静态功耗=
纹波抑制比=
封装形式= SOP8
功能简介= IR-CUT驱动
类型=
Vds(V)=
ID(A)=
VGS(±V)=
Rdson@10V Typ=
Rdson@4.5V Tpy=
Rdson@2.5V Typ=
产品详情

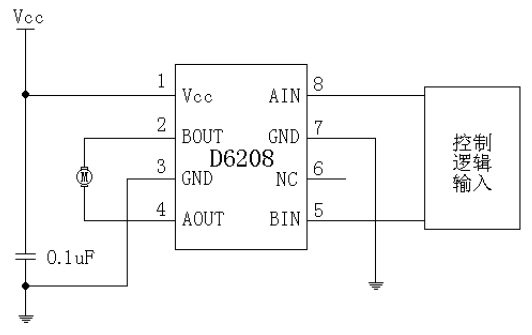

D6208 是用于驱动双向马达的单片IC,它使用TTL 电平的逻辑信号就能控制盒式唱机和其它电子设备中的双向马达。该电路由一个逻辑部分和一个功率输出部分组成。逻辑部分控制马达的转向及制动;功率输出部分有100mA(典型)的输出电流。采用SIP9 或SOP8 封装形式。
产品特性
内设马达驱动功率晶体管(典型100mA)。
可施加制动,强制马达停止(输入A 和B 都为高电平)。
内设保护二极管。
输入A 和B 都为低电平时,具有非常小的待机电流。
工作电源电压范围宽(4.5V~15.0V)。
用TTL 逻辑直接控制 。
应用领域
安防摄像头
IR-CUT驱动
