COT 架构DC-DC 降压转换器-XT3412

`产品概述`

XT3412 是一款由基准电压源、振荡电路、比较器、COT架构控制电路等构成的CMOS 降压型DC/DC 调整器。利用COT（固定导通时间）控制电路达到可调占空比，具有全输入电压范围内的低纹波、高效率和快速瞬态响应等特点。XT3412 内置功率MOSFET，集成了过压、过流、过热、短路等诸多保护电路，在超过控制值时会自动断开，以保护芯片。本产品结合了微型封装和低消耗电流等特点，最适合在移动设备的电源内部使用。

XT3412 是一款由基准电压源、振荡电路、比较器、COT架构控制电路等构成的CMOS 降压DC/DC 调整器。输入电压范围2.5V ~ 6.0 V，输出电压可低至0.6V，最大能提供1.2A负载电流。

固定导通时间模式（COT）

XT3412 采用固定导通时间控制架构，内部集成了主功率管（PMOSFET）和续流管（NMOSFET），在正常工作状态下，主功率管在每个OSC 上升沿开启，FB 和内部基准电压的差值经由误差放大器EA 放大后，与电感电流峰值采样信号比较并产生关闭主功率管的信号，主功率管关闭后续流管开启，直到下个周期来临或者电感电流反向时关闭。

关断状态

当CE 引脚端电压低于0.7V 时， XT3412 处于关断状态。在关断状态下，芯片不工作，电路工作电流低于1uA。

热插拔保护

当输入电压超过6.6V 时，芯片进入过压保护且关闭功率管，直到输入电压低于6.0V，内部逻辑复位，以软启动方式重新上电。

短路保护

输出对地短路时，XT3412 开关频率降低以防止电感电流的增加超出功率管电流限制，并且通过降低占空比来实现短路保护。

温度保护

当XT3412 芯片内的温度超过150°C 时，芯片会停止工作，在直到温度降低到130°C 以下时，芯片恢复工作。

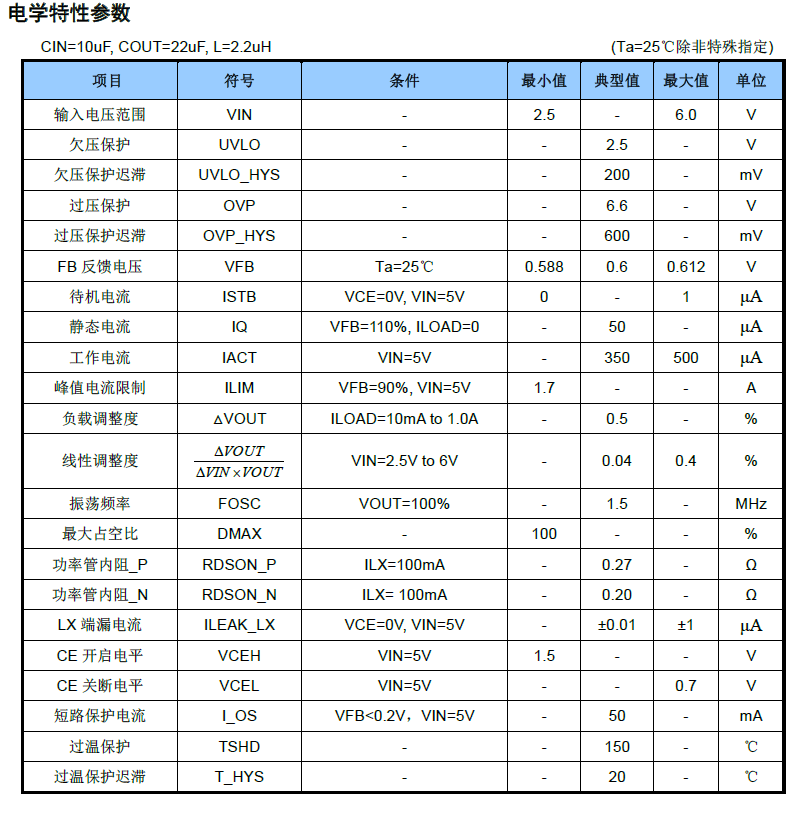

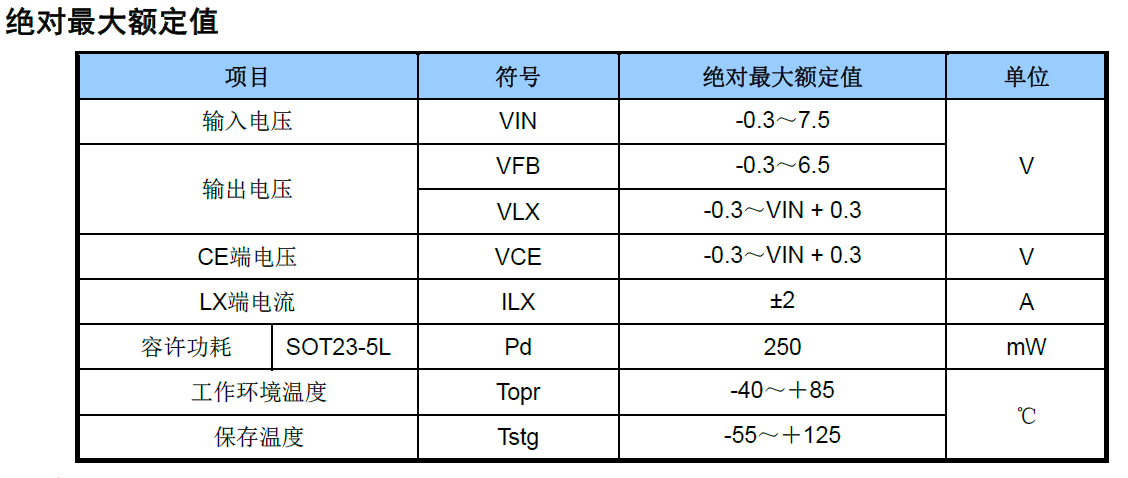

产品特点

1.5MHz 工作频率

最大输出电流 1.2A

高效率最大效率可达95％

输入电压范围 2.5V-6.0V

低压操作可达100％占空比

超低静态电流 50μA

热插拔保护

短路保护

用途

数码相机、电子记事本、PDA 等移动设备电源

照相机、视频设备、通信设备的稳压电源

微机电源

机顶盒
